DM-33RS520


DC Spur Gear motor
Diamater: 33mm
Voltage: 6V~24VDC
Speed: 3RPM~300RPM
Torque: 0.3kg.cm~9kg.cm

Diamater: 33mm                                                               1. CW/CCW

Voltage: 6V~24VDC                                                          2. Electric Brush/Carbon Brush

Speed: 3RPM~300RPM                                                    3. Spur Gears

Torque: 0.3kg.cm~9kg.cm                                                 4. Metal Gearbox



Customization: Voltage,  Current, Speed, Torque, Output Shaft, DC Motor, Gearbox, Ratio, Brush of DC Motor, Wire, Encoder, Gear, Noise Level, Lifetime Cycle



Typical applications:
Automatic quick lock door, binding machine, automatic TV stand, money counter, spotlight, toilet paper machine, office equipment, household appliances, automatic actuator

  • 产品描述
  • 产品参数
    • Commodity name: DM-33RS520
    • Commodity ID: 1016347362554896384

    <br/>DC Spur Gear motor <br/>Diamater: 33mm <br/>Voltage: 6V~24VDC  <br/>Speed: 3RPM~300RPM  <br/>Torque: 0.3kg.cm~9kg.cm

    Diamater: 33mm                                                               1. CW/CCW

    Voltage: 6V~24VDC                                                          2. Electric Brush/Carbon Brush

    Speed: 3RPM~300RPM                                                    3. Spur Gears

    Torque: 0.3kg.cm~9kg.cm                                                 4. Metal Gearbox



    Customization: Voltage,  Current, Speed, Torque, Output Shaft, DC Motor, Gearbox, Ratio, Brush of DC Motor, Wire, Encoder, Gear, Noise Level, Lifetime Cycle



    Typical applications:
    Automatic quick lock door, binding machine, automatic TV stand, money counter, spotlight, toilet paper machine, office equipment, household appliances, automatic actuator

    Key words:
    • DM-33RS520 12v gearmotor

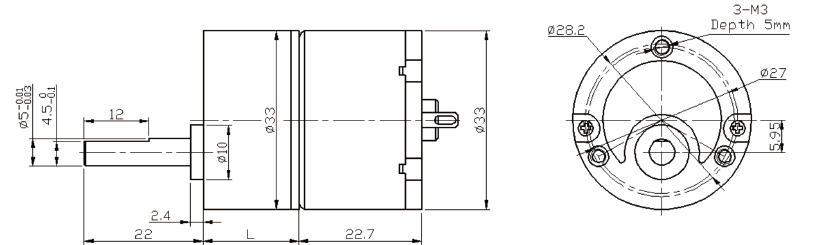

  • Product Dimensions(unit:mm):

    pic

    Gearbox Data:

    Number of stages 3 4 5 6 7
    Reduction Ratio i 20 50 125 312.5 781
    Gearbox Length L (mm) 17.7 19.9 22.2 24.4 26.75
    Breaking Torque(kgf.cm) 10 15 20 24 24
    Gearbox Efficiency 73% 65% 59% 53% 48%

    Driving Motor Data:

    DC Motor Model Rated No Load Max Efficiency Load Stall
    Volt. Current Speed Current Speed Torque P.out Torque Current
    V mA r/min mA r/min gf.cm W gf.cm mA
    DM-520-012-3000 12 ≤20 3000 ≤110 2200 25 0.6 ≥100 ≥400
    DM-520-012-4500 12 ≤30 4500 ≤150 3300 35 1.2 ≥140 ≥850
    DM-520-012-6000 12 ≤40 6000 ≤400 4500 45 2.1 ≥180 ≥1400
    DM-520-024-3000 24 ≤15 3000 ≤60 2200 25 0.6 ≥100 ≥200
    DM-520-024-4500 24 ≤20 4500 ≤80 3300 35 1.2 ≥140 ≥420

    Geared Motor Data:

    Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
    Current Speed Current Speed Torque P.out Torque Current
    V A r/min A r/min kgf.cm W kgf.cm A
    DM-33RS520-3.77000-312.5K 3.7 0.15 21.4 0.74 17.3 3.8 0,67 19.7 3.2
    DM-33RS520-4.53500-50K 4.5 0.06 68.2 0.23 53.1 0.7 0.39 3.0 0.84
    DM-33RS520-0126000-125K 12 0.05 47.7 0.25 39.0 2.8 1.13 15.0 1.17
    The motor parameters are for reference only,please refer to real measured data;
    We can customize parameters according to customer requirements.
    Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
    Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
