DM-37RS3525


DC Spur Gear motor
Diamater: 37mm
Voltage: 6V~24VDC
Speed: 3RPM~500RPM
Torque: 0.4kg.cm~23kg.cm

Diamater: 37mm                                               1. CW/CCW

Voltage: 6V~24VDC                                          2. Electric Brush/Carbon Brush

Speed: 3RPM~500RPM                                    3. Spur Gears

Torque: 0.4kg.cm~23kg.cm                               4. Metal Gearbox



Customization: Voltage,  Current, Speed, Torque, Output Shaft, DC Motor, Gearbox, Ratio, Brush of DC Motor, Wire, Encoder, Gear, Noise Level, Lifetime Cycle



Typical applications:
Automatic quick lock door, binding machine, automatic TV stand, money counter, spotlight, toilet paper machine, office equipment, household appliances, automatic actuator

  • 产品描述
  • 产品参数
    • Commodity name: DM-37RS3525
    • Commodity ID: 1016349387732639744

    <br/>DC Spur Gear motor <br/>Diamater: 37mm  <br/>Voltage: 6V~24VDC  <br/>Speed: 3RPM~500RPM <br/>Torque: 0.4kg.cm~23kg.cm

    Diamater: 37mm                                               1. CW/CCW

    Voltage: 6V~24VDC                                          2. Electric Brush/Carbon Brush

    Speed: 3RPM~500RPM                                    3. Spur Gears

    Torque: 0.4kg.cm~23kg.cm                               4. Metal Gearbox



    Customization: Voltage,  Current, Speed, Torque, Output Shaft, DC Motor, Gearbox, Ratio, Brush of DC Motor, Wire, Encoder, Gear, Noise Level, Lifetime Cycle



    Typical applications:
    Automatic quick lock door, binding machine, automatic TV stand, money counter, spotlight, toilet paper machine, office equipment, household appliances, automatic actuator

    Key words:
    • gear motor with encoder
    • 30 rpm dc gear motor
    • 12v geared dc motor
    • jgb37 3525
    • 3 rpm gear motor

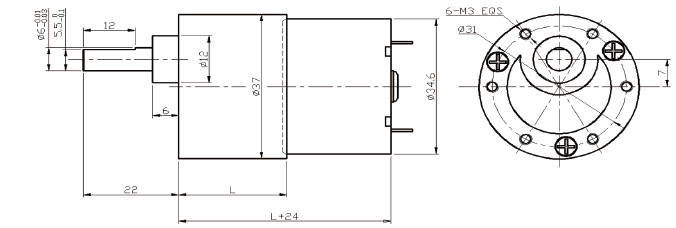

  • Product Dimensions(unit:mm):

    pic

    Gearbox Data:

    Number of stages 2 3 4 5 6 7
    Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
    Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
    Breaking Torque(kgf.cm) 8 10 30 30 40 40
    Gearbox Efficiency 81% 72% 65% 59% 53% 47%

    Driving Motor Data:

    DC Motor Model Rated No Load Max Efficiency Load Stall
    Volt. Current Speed Current Speed Torque P.out Torque Current
    V mA r/min mA r/min gf.cm W gf.cm mA
    DM-3525-012-3000 12 ≤40 3000 ≤170 2200 25 0.6 ≥120 ≥600
    DM-3525-012-4500 12 ≤60 4500 ≤250 3300 35 1.2 ≥180 ≥900
    DM-3525-012-6000 12 ≤100 6000 ≤450 4500 45 2.1 ≥200 ≥1300
    DM-3525-024-3000 24 ≤25 3000 ≤80 2200 25 0.6 ≥100 ≥300
    DM-3525-024-4500 24 ≤30 4500 ≤130 3300 35 2.1 ≥180 ≥450

    Geared Motor Data:

    Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
    Current Speed Current Speed Torque P.out Torque Current
    V A r/min A r/min kgf.cm W kgf.cm A
    DM-37 RS3525-0063000-810K 6 0.09 3.6 0.21 2.3 9.5 0.23 27.8 0.43
    DM-37 RS3525-0068000-534K 6 0.27 15.2 1.0 11.8 14.0 1.7 62.4 3.54
    DM-37RS3525-0126000-61K 12 0.03 92.3 0.22 77.2 1.4 1.17 9.0 1.18
    DM-37RS3525-0126000-90K 12 0.04 64.6 0.23 54.0 2.2 1.25 13.6 1.17
    DM-37RS3525-0129000-534K 12 0.06 16.2 0.48 13.8 14.0 1,98 94,7 2.91
    The motor parameters are for reference only,please refer to real measured data;
    We can customize parameters according to customer requirements.
    Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
    Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
